近場天線測試解決方案
-
方案概述
近場天線測試原理是用一個輻射特性已知的探頭，掃描測試天線近區某一表面上場的幅、相分布，通過嚴格的數學變換公式確定天線的口面場和遠場特性的過程。近場天線測試解決方案具有占用場地小、測量速度快、精度高、測量參數種類齊全和系統配置靈活等特點，為實現天線的高精度自動化測量以及快速檢測與調試，提供了先進的技術手段。
-
-
功能特點
-
主要優勢
l 獲取信息量大，測量精度與計算精度高
l 自動化程度高，批量化優勢極大
l 測試環境質量高，靜區環境更優，電氣隨機干擾小
l 建設成本低，周期短
l 可全天候工作
l 支持單頻點、多頻點、多波位測試
l 支持多態校準
l 支持毫米波相控陣測試
l 快速數據分析與友好人機界面展示
-
主要特點
l 占用場地小，不需要滿足遠場測試條件
l 標準化、系列化、通用化設計，可實現靈活的系統配置
l 高精度多軸運動控制能力
l 相控陣天線多頻點、多波位、多通道測試能力
l 強大的測量及存儲功能
l 完善的近遠場變換能力
l 強大的數據分析功能
l 數據批處理能力
l 高分辨率口徑場診斷能力
l 豐富的顯示功能
l 靈活的測量配置方式及強大的外設支持能力
-
強大的測量及存儲功能
具備點頻、掃頻、頻率列表等多種測量模式，可對原始測試數據以線性幅度、對數幅度、相位等不同方式進行存儲。
-
強大的數據分析功能
數據分析軟件具備球面近遠場變換功能，能夠根據測試方向圖分析各種極化形式天線的增益、方向性、波束最大點位置、波束指向、副瓣電平和位置、波束寬度、交叉極化等參數；能夠?qū)崿F(xiàn)多文件比較分析；能夠進行用戶自定義特殊參數的計算；能夠自動生成報表并按需打印。
-

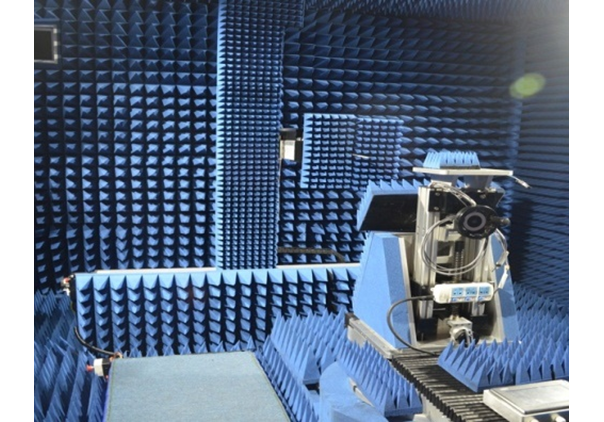

測試環境效果
可支持太赫茲頻段的擴展，即收發天線通過波導連接到太赫茲擴頻模塊；
可支持平面、柱面、球面近場掃描測試；
支持相控陣多頻點、多波束、多通道測試
-
豐富的效果顯示
提供了多種繪圖選項，使顯示更直觀，滿足用戶不同關注細節的顯示需求。
-
-
典型應用
近場天線測試解決方案主要應用于各種信息化裝備配套天線性能參數測試領域
技術規范
項目
指標參數
頻率測量方式
點頻、掃頻、列表
增益不確定度(dB)
±0.30（不含標準天線增益不確定度）
-10dB副瓣電平不確定度(dB)
±0.5
-20dB副瓣電平不確定度(dB)
±1
方向圖顯示范圍(度)
±180
訂貨信息
● 標配注1
序號
名稱
廠家型號
數量
1
矢量網絡分析儀
中電科思儀科技股份有限公司
3674/3672/3671系列
1臺
2
S參數模塊
中電科思儀科技股份有限公司
根據頻段各2臺
2臺
3
校準件
中電科思儀科技股份有限公司
根據頻段配置
1套
4
低噪放
中電科思儀科技股份有限公司
根據頻段配置
1臺
5
功率放大器
中電科思儀科技股份有限公司
根據頻段配置
3臺
6
探頭天線與標準增益喇叭天線
中電科思儀科技股份有限公司
根據頻段配置
1套
7
多功能掃描架
根據用戶要求配置
1套
8
測試支架
根據用戶要求配置
1套
9
微波暗室
根據用戶要求配置
1套
10
測試電纜
1套
11
計算機
1套
12
儀器機柜（32U）
1套
13
系統軟件
1套
14
系統設計、集成及調試
1套
● 選配注1
矢量網絡分析儀選件
1套
擴頻測試選件
1套
功率放大器選件
1套
低噪聲放大器選件
1套
其他定制化要求
1套
注1：系統配置需依據客戶需求確定具體清單，詳情請咨詢技術工程師。
-
-
