查看全部解決方案

  • 方案概述

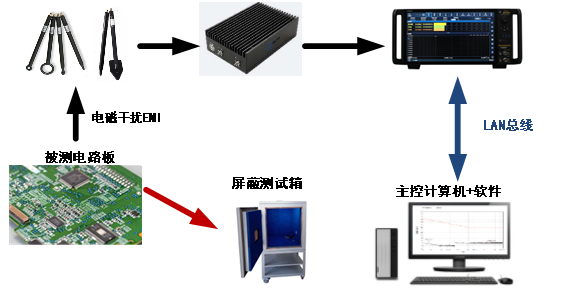

    “電磁干擾診斷測試系統”基于LAN總線對測試資源進行遠程控制，系統主要由EMI測試接收機、低噪聲放大器、近場探頭組以及屏蔽暗箱組成，可測量電路板的近場輻射干擾。



  • 功能特點

    • 主要特點

      l  電路板輻射發射診斷測試

      l  電路板輻射超標定位

      l  電路板近場EMI掃描

      l  接收機和頻譜分析儀兩種測試模式

      l  上位機遠程控制實現自動測試

      l  豐富的譜圖顯示及分析功能

      l  高性價比的測試解決方案

      l 適用于實驗室測試


  • 典型應用

    應用及示例

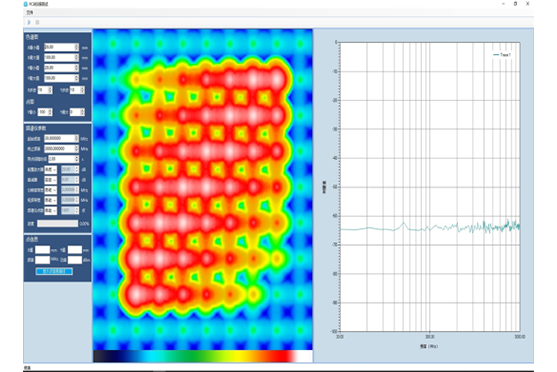

    “電磁干擾診斷測試系統”用于電路板的近場輻射場強測量，通過色譜圖可找出電路中的騷擾源位置，適用于眾多電磁兼容測試領域。典型測試場景如下圖所示：




    技術規范

    序號

    技術指標

    指標值

    1

    電場輻射發射診斷測試頻率范圍

    3Hz～9GHz

    2

    磁場輻射發射診斷測試頻率范圍

    3Hz～6GHz

    3

    EMI測量帶寬(6dB)

    10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz

    4

    檢波器類型

    峰值、準峰值、平均值、CISPR-AV、CISPR-RMS

    5

    譜圖形式

    EMI幅頻曲線圖、瀑布圖、PCB輻射分布色譜圖

    6

    存放溫度

    0℃～60℃

    7

    工作溫度

    0℃～40℃

    8

    供電

    220×(1±10%)V，50×(1±5%)Hz

    9

    支持操作系統

    Win7/Win10



    訂貨信息

    l 配置

    序號

    名稱

    數量

    備注

    硬件設備

    1

    EMI測試接收機

    1

    含選件

    2

    低噪聲放大器

    1


    3

    近場探頭組

    1套

    電場覆蓋3Hz～9GHz頻率范圍

    磁場覆蓋3Hz～6GHz頻率范圍

    4

    屏蔽測試箱

    1

    根據需求定制

    5

    主控計算機

    1


    6

    同軸轉接器及測試電纜

    1套


    測試軟件

    1

    電磁干擾診斷測試軟件

    1




  • 資料下載
